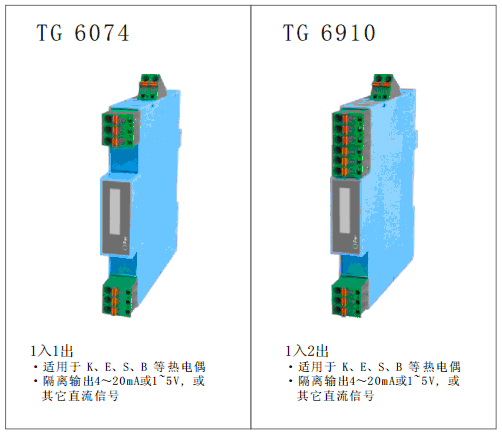

熱電偶輸入溫度變送器
概述 . 主要技術規格
-
- 接收來自于現場的熱電偶信號或其它毫伏信號，經過隔離和線性化處理，轉換為線性化的直流信號輸出至控制系統或其它儀表。
- 采用獨立的直流電源供電，供電電源-輸入-輸出之間隔離。
● 供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗(24VDC供電時)：＜30mA（1入1出）；＜45mA（1入2出）
● 輸入
輸入熱電偶：K；E；S；B；R；T；N；W；J等各型熱電偶
可選毫伏信號輸入：-5~+60mV 范圍
最小毫伏量程：3mV
● 輸出
輸出電流：4~20mA；其他指定電流
輸出電壓：1~5V；其他指定電壓
電流輸出負載：4~20mA輸出時，≤350Ω（出廠默認），另有≤100Ω，≤550Ω，≤750Ω，≤1KΩ 可選
電壓輸出負載：1~5V輸出時，≥10KΩ
輸出紋波： ＜10mV p-p
● 綜合通用參數
標準精度：±0.1%（參見熱點偶類型、量程及測量誤差表）
冷端溫度誤差：±1℃
冷端溫度補償范圍：-5~+60℃（冷端補償電阻已安裝在溫度變送器內部）
溫度漂移：基本誤差 /10℃
響應時間：<10ms
補償溫度穩定時間：＜1min
隔離能力：輸入-輸出-電源之間 2. 5KV，1min，50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ/500VDC
機殼材質：PC（聚碳酸酯）材料
外形尺寸：16×116×110(mm)
工作環境溫度：-20～＋60℃

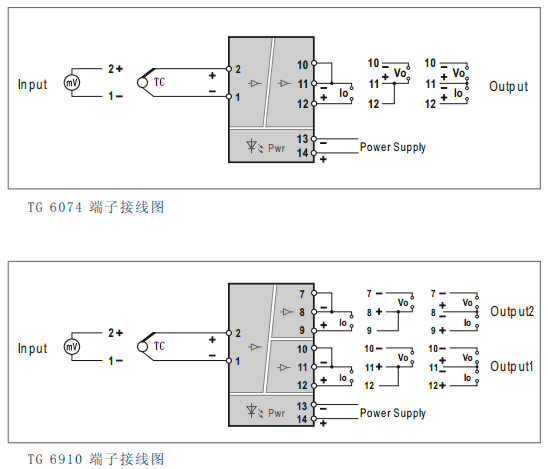

端子接線圖
●安裝與端子接線：35mm標準DIN導軌卡式安裝；端子接線采用簧片式壓緊連接，接線電纜采用橫截面為0.5~2.5(mm²)實芯線或多芯線。
